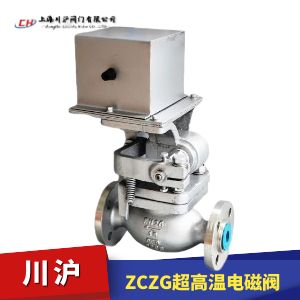

ZCZG超高溫電磁閥是電磁閥中的一種，是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。也可用于電鍍行業。

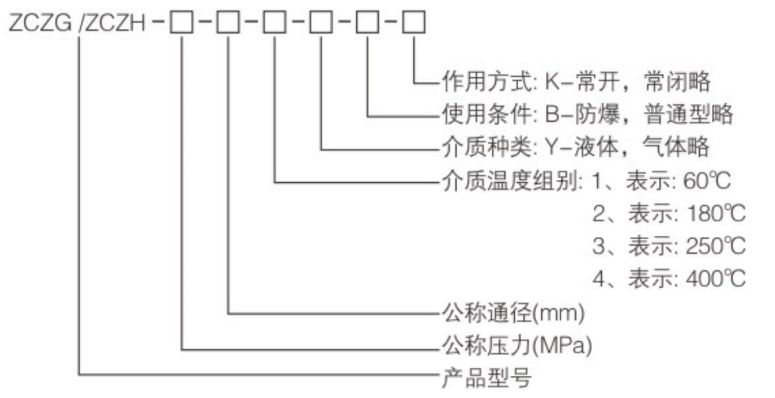

選型備注
ZCZG超高溫電磁閥根據使用環境分為普通型和防爆型，默認為普通型。
ZCZG超高溫電磁閥根據使用介質分為常閉型和常開型，默認為常閉型。
ZCZG超高溫電磁閥電壓有DC24V、AC220V等電壓，默認為AC220V。
| 介質溫度℃ | ZCZG | ≤250 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZCZH | ≤400 | ||||||||||
| 公稱壓力
(MPa) |
ZCZG | 205 | |||||||||
| ZCZH | 4.0 | ||||||||||
工作壓差 （MPa） |
ZCZG | 0~2.5 | |||||||||
| ZCZH | 0~4.0 | ||||||||||
| 公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 功耗(VA) | 170 | 480 | |||||||||
| 電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||
| 額定流量系數 | 按JB/T7352-94規定 | ||||||||||
泄漏量 （ml/min） |
按JB/T7352-94·規定 | ||||||||||

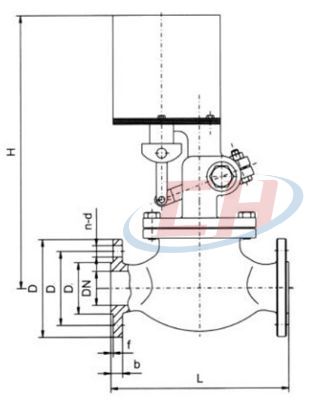

| DN | L | H | D | D1 | D2 | D3 | B | F1 | F | N-D |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 160 | 298 | 90 | 60 | 41 | 34 | 14 | 4 | 2 | 4-?14 |
| 15 | 160 | 298 | 95 | 65 | 45 | 39 | 14 | 4 | 2 | 4-?14 |
| 20 | 200 | 304 | 105 | 75 | 55 | 50 | 16 | 4 | 2 | 4-?14 |
| 25 | 200 | 304 | 115 | 85 | 65 | 57 | 16 | 4 | 2 | 4-?14 |
| 32 | 200 | 314 | 140 | 100 | 78 | 65 | 18 | 4 | 2 | 4-?14 |
| 40 | 260 | 460 | 150 | 110 | 85 | 75 | 18 | 4 | 3 | 4-?18 |
| 50 | 300 | 460 | 165 | 125 | 100 | 87 | 20 | 4 | 3 | 4-?18 |
| 65 | 290 | 433 | 180 | 145 | 120 | 109 | 22 | 4 | 3 | 8-?18 |
| 80 | 310 | 433 | 200 | 160 | 135 | 120 | 22 | 4 | 3 | 8-?18 |
| 100 | 350 | 461 | 235 | 190 | 160 | 149 | 24 | 4.5 | 3 | 8-?22 |
